| 品牌：工洲 | 型号：J941H | 连接形式：法兰 |
| 材质：不锈钢 | 公称通径：50-300（mm） mm | 适用介质：水 |
| 压力环境：高压 | 工作温度：低温 | 标准：美标 |
| 外形：大型 | 流动方向：单向 | 驱动方式：电磁 |
| 零部件及配件：配件 | 形态：蝶式 |

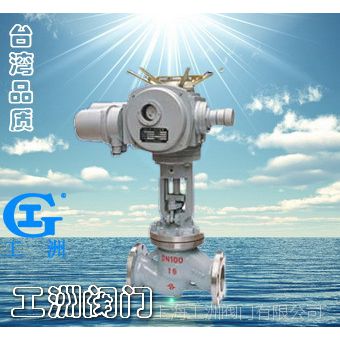

一、产品[国际电动法兰截止阀]的详细资料：
产品型号：J941H
产品名称：国际电动法兰截止阀
产品特点：国标电动法兰截止阀,国标截止阀,电动法兰截止阀
二、电装型号规格主要尺寸：
1.6MPa | DN | L | D | D1 | b | n-Φd | 电装型号 | L1 | H | D0 |
凸面法兰 16C | 50 | 230 | 160 | 125 | 16 | 4-Φ18 | DZW10 | 590 | 645 | 365 |
65 | 290 | 180 | 145 | 18 | 4-Φ18 | DZW10 | 590 | 690 | 365 | |
80 | 310 | 195 | 160 | 20 | 8-Φ18 | DZW20 | 590 | 715 | 365 | |
100 | 350 | 215 | 180 | 20 | 8-Φ18 | DZW20 | 590 | 770 | 365 | |
125 | 400 | 245 | 210 | 22 | 8-Φ18 | DZW30 | 590 | 780 | 365 | |
150 | 480 | 280 | 240 | 24 | 8-Φ23 | DZW45 | 590 | 875 | 365 | |
200 | 600 | 335 | 295 | 26 | 12-Φ23 | DZW60 | 810 | 967 | 470 | |
250 | 650 | 405 | 335 | 30 | 12-Φ25 | DZW90 | 810 | 1153 | 470 | |
300 | 750 | 460 | 410 | 30 | 12-Φ25 | DZW120 | 830 | 1292 | 550 | |
2.5MPa | 50 | 230 | 160 | 125 | 20 | 4-Φ18 | DZW10 | 590 | 645 | 365 |
凸面法兰 25 | 65 | 290 | 180 | 145 | 22 | 8-Φ18 | DZW10 | 290 | 690 | 365 |
80 | 310 | 195 | 160 | 22 | 8-Φ18 | DZW20 | 590 | 715 | 365 | |
100 | 350 | 230 | 190 | 24 | 8-Φ23 | DZW20 | 590 | 770 | 365 | |
125 | 400 | 270 | 220 | 28 | 8-Φ25 | DZW30 | 590 | 780 | 365 | |
150 | 480 | 300 | 250 | 30 | 8-Φ25 | DZW45 | 810 | 875 | 470 | |
200 | 600 | 360 | 310 | 34 | 12-Φ25 | DZW60 | 810 | 967 | 470 | |
250 | 650 | 425 | 370 | 36 | 12-Φ30 | DZW90 | 830 | 1153 | 550 | |
300 | 750 | 485 | 430 | 40 | 12-Φ30 | DZW120 | 830 | 1292 | 550 |
三、工洲牌PN4.0MPa-6.4MPa 国标电动法兰截止阀-电装型号规格主要尺寸：
4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-Φd | 电装型号 | L1 | H | D0 |
凹凸法兰 40 | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | ZDW10 | 590 | 645 | 365 |
65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-Φ18 | ZDW10 | 590 | 690 | 365 | |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | ZDW20 | 590 | 715 | 365 | |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | ZDW30 | 590 | 770 | 365 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | ZDW45 | 810 | 782 | 470 | |
150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-Φ25 | ZDW60 | 810 | 875 | 470 | |
200 | 600 | 375 | 320 | 282 | 260 | 38 | 12-Φ30 | ZDW90 | 830 | 1160 | 550 | |
6.4MPa | 50 | 300 | 175 | 135 | 105 | 88 | 26 | 4-23Φ | ZDW10 | 590 | 710 | 365 |
凹凸法兰 64 | 65 | 340 | 200 | 160 | 130 | 110 | 28 | 8-Φ23 | ZDW20 | 590 | 750 | 365 |
80 | 380 | 210 | 170 | 140 | 121 | 30 | 8-Φ23 | ZDW30 | 590 | 785 | 365 | |
100 | 430 | 250 | 200 | 168 | 150 | 32 | 8-Φ25 | ZDW45 | 810 | 837 | 470 | |
125 | 500 | 295 | 240 | 202 | 176 | 36 | 8-Φ30 | ZDW60 | 810 | 1031 | 470 | |
150 | 550 | 340 | 280 | 240 | 204 | 38 | 8-Φ34 | ZDW90 | 830 | 1066 | 550 | |
200 | 650 | 405 | 345 | 300 | 260 | 44 | 12-Φ34 | ZDW120 | 830 | 1213 | 550 |
◇◇为什么选择工洲阀门?
服务体系：
一、支持7天无理由退换货
二、支持30天有问题退换货
三、完全免费保修一年
质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我公司从以下两方面进行把关。
一、我公司设采购部同时，多设采购质检部来***采购物品达到国家及***。
二、按照台湾***的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许出厂。
付款体系：
一、支持***
二、支持支付宝、百付宝付款
价格体系：
一、高效内部成本控制，减少了开支，让利于客户
交货体系：
一、充足的备货，缩短了交货期
订货须知：
一、①J941H电动法兰截止阀产品名称与型号②J941H电动法兰截止阀口径③J941H电动法兰截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的J941H电动法兰截止阀型号，请按J941H电动法兰截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
感谢您访问我们的网站【】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
纸箱、泡沫或木箱包装，江浙沪皖多发快递，其它地方10公斤之内发快递，10公斤以上发物流（需到物流站自提），10公斤以上发快递需补邮费，如还有其它问题请联系我们客服。
我公司为一般纳税人只能开17%增值税专用发票，含税需以上价格再上浮17%，开票请提供开票资料。
我公司开不了普通发票，如要可用其它台头开普票，需以上价格上浮6%，如还有其它发票问题请联系我们。
售后服务承诺
1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我公司将及时免费更换和修理。
2.设备要求实行终身包修，免费保修期满后买方如委托我公司进行维护保养，我公司将对设备进行维护更换件（***），并详细列出维保内容。
3.我公司本着以客户利益为，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。
产品品质承诺
1.我公司从台湾引进***加工检验技术,按照台湾***的设计理念和台湾的精湛的生产工艺、全面遵循***-2000质量管理体系,按 gb、jb、sh、hg、cj 等相关的国内标准以及 ansi、jis、bs、din 等国外标准设计制造和检查验收。
2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；
3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；
4.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；
5.总装后按 gb13927、jb/t9092、cj/t3056 标准进行强度、密封综合性能测试（介质为水、煤油、气体）；
