| 加工定制：否 | 品牌：工洲 | 型号：Dt3/6/973H-6/10C.P.R.V |
| 材质：不锈钢 | 连接形式：法兰 | 结构形式：杠杆式 |
| 适用介质：水 | 压力环境：高压 | 工作温度：低温 |
| 标准：德标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：焊条 | 用途：调节 | 口径：工洲 |
| 公称通径：工洲 | 安装尺寸：工洲 |
一、产品[对夹式弹性硬密封]的详细资料：
产品名称：对夹式弹性硬密封
产品特点：对夹式弹性硬密封,对夹式硬密封,弹性硬密封

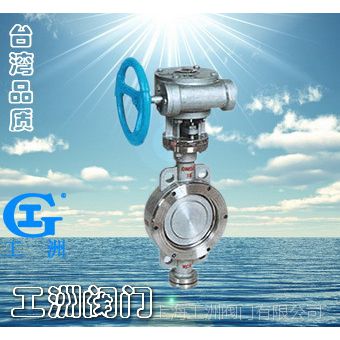

二、工洲牌Dt3/6/973H-6/10C.P.R.V系列对夹式弹性金属硬密封蝶阀：
公称通径 | 结构长度（标准值） | 外形尺寸（参考值 ） | 连接尺寸（标准值） | |||||||||||||
H | Dt373H | Dt673H | Dt973H | PN0.6MPa | PN1.0MPa | |||||||||||
毫米 | 英寸 | L | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D1 | Z-d | D1 | Z-d | |
50 | 2 | 43 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 110 | 4-14 | 125 | 4-18 |
65 | 2 1/2 | 46 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 130 | 4-14 | 145 | 4-18 |
80 | 3 | 49 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 | 150 | 4-18 | 160 | 8-18 |
100 | 4 | 56 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 | 170 | 4-18 | 180 | 8-18 |
125 | 5 | 64 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 | 200 | 8-18 | 210 | 8-18 |
150 | 6 | 70 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 | 225 | 8-18 | 240 | 8-22 |
200 | 8 | 71 | 208 | 605 | 270 | 280 | 850 | 250 | 170 | 775 | 300 | 315 | 280 | 8-18 | 295 | 8-22 |
250 | 10 | 76 | 243 | 680 | 270 | 280 | 925 | 250 | 170 | 945 | 300 | 315 | 335 | 12-18 | 350 | 12-22 |
300 | 12 | 83 | 283 | 800 | 380 | 420 | 1035 | 450 | 220 | 1070 | 300 | 315 | 395 | 12-22 | 400 | 12-22 |
350 | 14 | 92 | 310 | 835 | 380 | 420 | 1070 | 450 | 220 | 1140 | 300 | 315 | 445 | 12-22 | 460 | 16-22 |
400 | 6 | 102 | 340 | 915 | 450 | 470 | 1190 | 450 | 220 | 1210 | 300 | 315 | 495 | 16-22 | 515 | 16-26 |
450 | 8 | 114 | 380 | 960 | 480 | 490 | 1250 | 650 | 280 | 1335 | 575 | 714 | 550 | 16-22 | 565 | 20-26 |
500 | 20 | 127 | 410 | 1020 | 480 | 490 | 1290 | 650 | 280 | 1415 | 575 | 714 | 600 | 20-22 | 620 | 20-26 |
600 | 24 | 154 | 470 | 1225 | 480 | 490 | 1455 | 850 | 380 | 1605 | 656 | 810 | 705 | 20-26 | 725 | 20-30 |
700 | 28 | 165 | 550 | 1355 | 640 | 660 | 1585 | 850 | 380 | 1844 | 656 | 810 | 810 | 24-26 | 840 | 24-30 |
800 | 32 | 190 | 640 | 1470 | 640 | 660 | 1700 | 1250 | 380 | 2040 | 656 | 810 | 920 | 24-30 | 950 | 24-33 |
900 | 36 | 203 | 710 | 1545 | 750 | 860 | 1965 | 1250 | 380 | 2255 | 785 | 863 | 1020 | 24-30 | 1050 | 28-33 |
1000 | 40 | 216 | 770 | 1795 | 850 | 900 | 2015 | 1250 | 380 | 2380 | 785 | 863 | 1120 | 28-30 | 1160 | 28-36 |
1200 | 48 | 254 | 890 | 1965 | 850 | 900 | 2250 | 1250 | 380 | 2640 | 785 | 863 | 1340 | 32-33 | 1380 | 32-39 |
三、工洲牌Dt3/6/973H-6/10C.P.R.V系列对夹式弹性金属硬密封蝶阀：
注：Dt-代表弹性密封结构
◇◇为什么选择工洲阀门?
服务体系：
一、支持7天无理由退换货
二、支持30天有问题退换货
三、完全免费保修一年
质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是***质量的重中之重，故我公司从以下两方面进行把关。
一、我公司设采购部同时，多设采购质检部来***采购物品达到国家及***。
二、按照台湾***的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许出厂。
付款体系：
一、支持***
二、支持支付宝、百付宝付款
价格体系：
一、高效内部成本控制，减少了开支，让利于客户
交货体系：
一、充足的备货，缩短了交货期
订货须知：
一、①对夹式弹性硬密封蝶阀产品名称与型号②对夹式弹性硬密封蝶阀口径③对夹式弹性硬密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的对夹式弹性硬密封蝶阀型号，请按对夹式弹性硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
感谢您访问我们的网站【】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
纸箱、泡沫或木箱包装，江浙沪皖多发快递，其它地方10公斤之内发快递，10公斤以上发物流（需到物流站自提），10公斤以上发快递需补邮费，如还有其它问题请联系我们客服。
我公司为一般纳税人只能开17%增值税专用发票，含税需以上价格再上浮17%，开票请提供开票资料。
我公司开不了普通发票，如要可用其它台头开普票，需以上价格上浮6%，如还有其它发票问题请联系我们。
售后服务承诺
1.阀门类设备提供免费维修一年并提供在此期限内的免费备件清单，免费维保期间内如发生非人为原因引起的损坏（不可抗力原因除外），我公司将及时免费更换和修理。
2.设备要求实行终身包修，免费保修期满后买方如委托我公司进行维护保养，我公司将对设备进行维护更换件（***），并详细列出维保内容。
3.我公司本着以客户利益为，想客户所想、急客户所急，尽己所能满足客户的要求，做好售后服务。
产品品质承诺
1.我公司从台湾引进***加工检验技术,按照台湾***的设计理念和台湾的精湛的生产工艺、全面遵循***-2000质量管理体系,按 GB、JB、SH、HG、CJ 等相关的国内标准以及 ANSI、JIS、BS、DIN 等国外标准设计制造和检查验收。
2.对所有分供方都进行考察、评审，所有产品的采购都只在合格分供方进行。对分供方所提供的原材料、外购件、外协件都需经过严格复查，检验合格后方准入库；
3.对分供方所提供的铸锻件、铸钢件、不锈钢铸件均具有合格的化学成分分析单与物理性能检测单；
4.产品制造严格执行“双三检”制度，不合格零件不转序、不装配、不出厂；
5.总装后按 GB13927、JB/T9092、CJ/T3056 标准进行强度、密封综合性能测试（介质为水、煤油、气体）；
6.我公司对产品的质量及交货期负责，产品交货之日起质保期为一年，终身维护。对于产品质量引起的后果，我公司承担相应的责任。如因操作不当引起的后果，我公司将以***成本价对设备进行维护。
